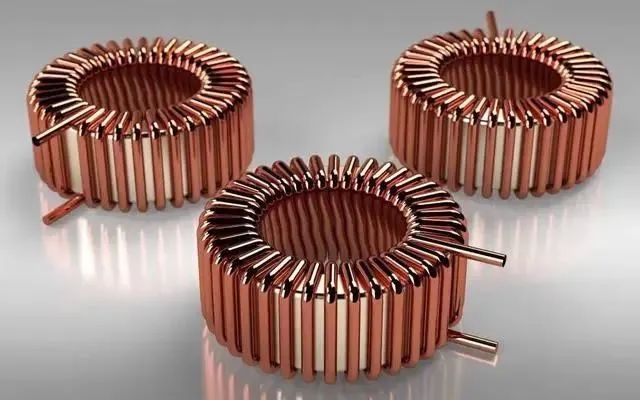

磁芯是一種具有高磁導率的片狀磁性材料。它們通常被用于各式電氣系統和機器中的磁場引導，包括電磁鐵、變壓器、電機、發電機、電感器和其他磁性組件。
至今，由于磁芯效率較難保持，所以磁芯的3D打印問題一直是個挑戰。但有研究團隊現已提出一種全面基于激光的增材制造工作流程，稱該工作流程可以產生優于軟磁復合材料磁性的產品。
?3D科學谷白皮書

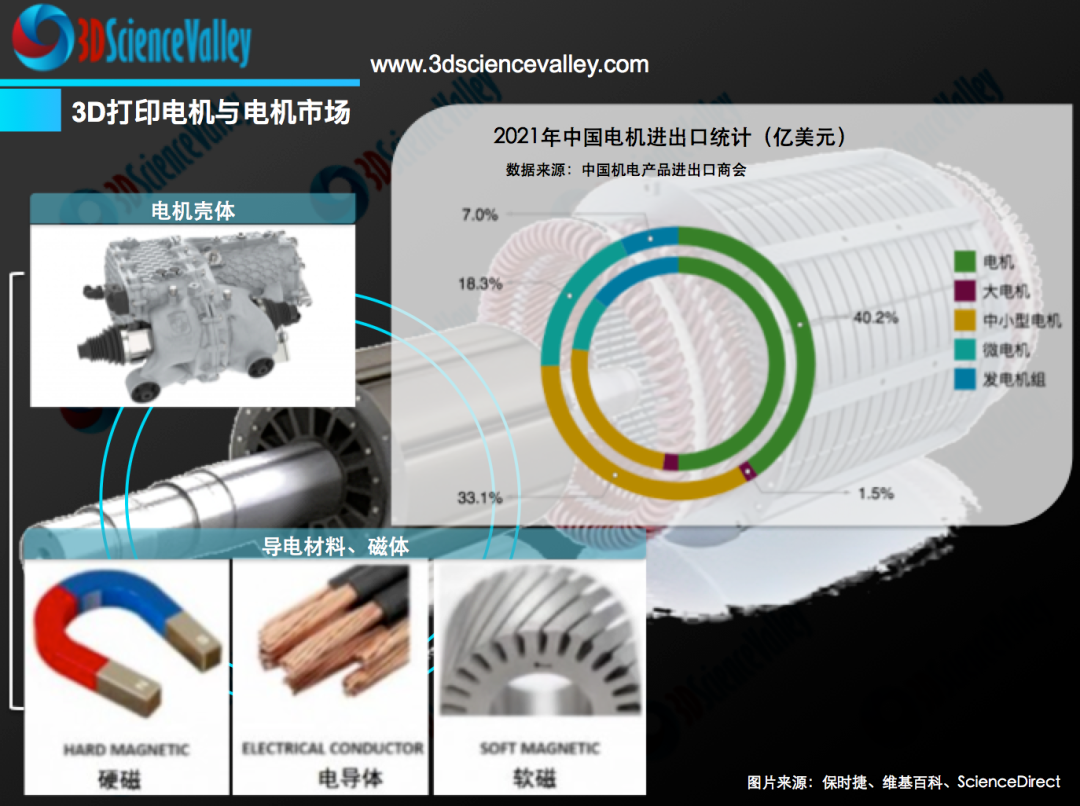

3D打印電磁材料
具有電磁特性金屬的增材制造是一個新興研究領域。一些電機研發團隊正在開發和集成自己的3D打印組件并將其應用到系統中，設計自由是創新的關鍵之一。
舉個例子，具有磁性和電氣特性的3D打印功能性復雜部件能為定制的嵌入式電機、執行器、電路及變速箱鋪平道路。這樣的機器可以在數字化的制造設備中生產，只需較少的裝配與后處理等，因?yàn)樵S多部件都是3D打印。但礙于種種原因，3D打印大型復雜電機部件這一愿景并未實現。主要是因?yàn)樵O(shè)備方面有某些需要達到具有挑戰性的要求，例如用于提高功率密度的小氣隙等，多材料組件的問題更不用說了。因此到目前為止，研究主要集中在更“基本”的部件上，如3D打印軟磁轉子，銅線圈和氧化鋁導熱器。當然軟磁芯也是重點之一，但在3D打印過程中最需要解決的障礙是怎樣最大限度地減少磁芯損耗。
▲塔林理工大學

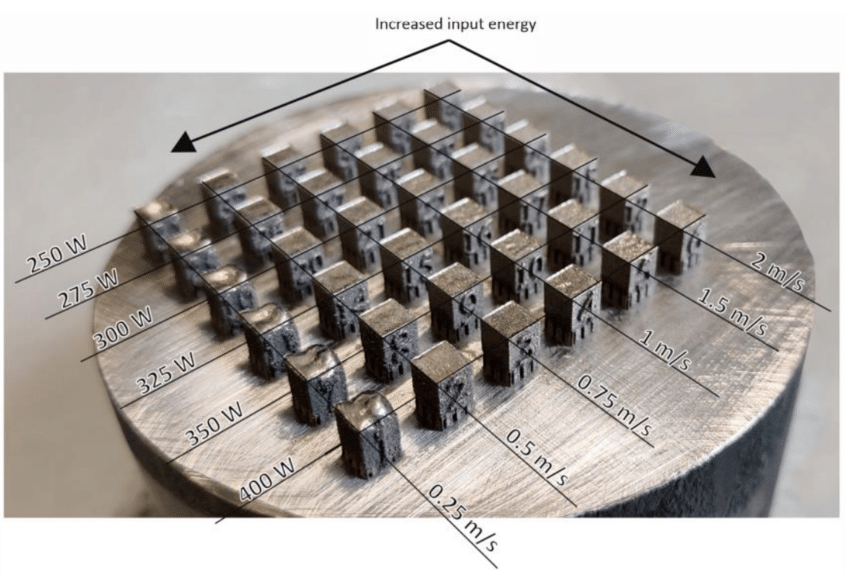

上圖為一組3D打印樣品立方體樣件，展示了激光功率和打印速度對磁芯結構的影響。
為了展示優化后的3D打印磁芯工作流程，科研人員確定了應用的最佳工藝參數，包括激光功率、掃描速度、艙口間距和層厚度。并且經研究得出退火參數的影響，以實現最小的直流損耗、準靜態、遲滯損耗和最高磁導率。確定最佳退火溫度為1200°C，相對密度最高為99.86%，最低表面粗糙度為0.041mm，滯回?fù)p失最小為0.8W/kg，極限屈服強度為420MPa。

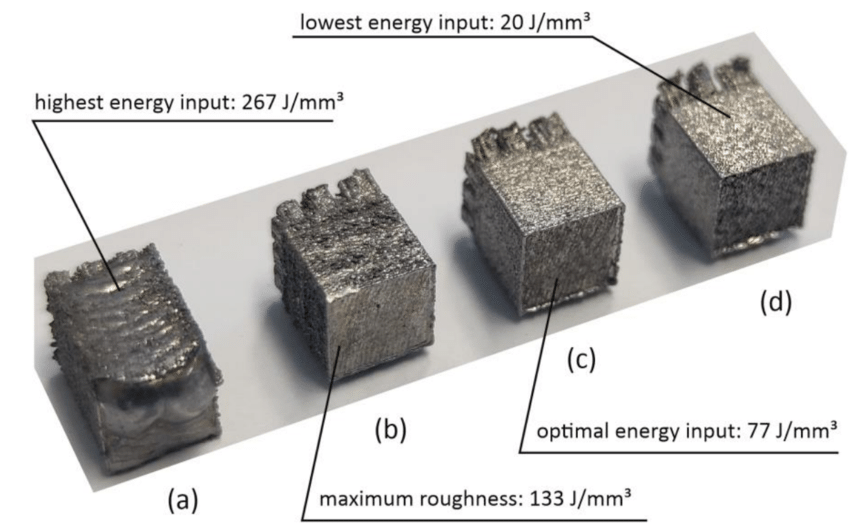

▲能量輸入對3D打印磁芯表面粗糙度的影響
最終經研究人員證實，基于激光的金屬增材制造是一種可行的3D打印電機磁芯材料方法。在今后的研究工作中，科研人員打算表征零件的微觀結構，以了解晶粒尺寸和晶粒取向，以及它們對磁導率和強度的影響。研究人員還將進一步研究?jī)?yōu)化3D打印核心幾何形狀的方法，以提高性能。
